Farbmessung in Photoshop

Photoshop bietet eine Reihe von Paletten mit Messwertanzeigen. War es in den ersten Versionen von Photoshop noch relativ einfach einen Messwert zu ermitteln, so sind heute für eine verlässliche Messwertanzeige doch einige Dinge zu beachten.


Messwerte von CMYK-Dateien

Mit der Photoshop-Pipette werden CMYK-Farbwerte auch bei der Messung nicht aktiver (nicht angeklickter) CMYK-Dateien korrekt angezeigt. Diese CMYK-Messung ist unabhängig vom zugewiesenen oder eingebundenen CMYK-Profil.

Die Anzeige RGB oder Lab Messungen für CMYK-Wert wird in Photoshop jeweils aufgrund der Farbeinstellungen berechnet. Sind CMYK-Dateien Profile zugewiesen, oder wurde eine CMYK-Datei mit einem vom eingestellten Arbeitsfarbraum abweichenden Profil in der Variante "Profil beibehalten" geöffnet, so wird für die Anzeige der RGB- bzw. Lab-Farbwerte dieser Datei ein anderer Berechnungsmodus verwendet. Deshalb werden je nach verwendetem Profil und Rendering Intent dieselben CMYK-Werte mit unterschiedlichen RGB- und Lab-Werten angezeigt und gemessen.

Zusätzlich unterscheidet sich die Farbmessung ob in der aktiven (angeklickten Datei) gemessen wird oder ob in einer inaktiven Datei gemessen wird und ob die Anzeige der Farbwerte aus dem Infofeld oder den Farbreglern abgelesen wird.

Auch wenn die CMYK-Werte von Dateien für den Druck nach ISO 12647-2, eigentlich das selbe beschreiben (wie z.B. Dateien mit eingebundenen Profilen wie Euroscale Coated, Euroscale Coated v2, ISO Coated und Europe ISO Coated FOAGRA27 und andere) werden unterschiedliche RGB und Lab-Werte berechnet und angezeigt. Die Darstellung der Farbwerte auf dem Display wird nach der selben Berechnungsmethode vorgenommen, dadurch ist zwar der CMYK-Wert gleich die Darstellung kann sich aber erheblich unterscheiden.

Für die zuverlässige Messung und vergleichende Beurteilung von CMYK-Dateien am Display ist deshalb unverzichtbar, dass dies mit der selben Farbeinstellung erfolgt.


RGB-Messwerte von CMYK-Dateien

Für die folgenden Beispiele wurden zwei CMYK-Dateien mit jeweils einer Farbfläche mit 100% Cyan und unterschiedlichen CMYK-Profilen geöffnet.

Bereits der optische Vergleich zeigt, dass die Darstellung für zumindest eine der Dateien nicht stimmen kann. Beim Druck von 100% Cyan auf ungestrichenem Papier (unterer Bildteil) entsteht ein dunklerer Eindruck als beim Druck auf gestrichenem Papier (oberer Bildteil). Das ist optisch zwar korrekt, doch fatalerweise zeigen Infofeld und Farbregler unterschiedliche RGB-Werte.

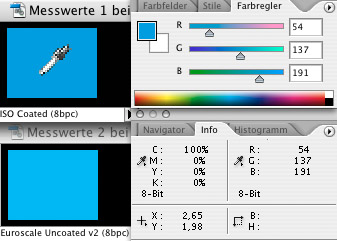

Klickt man mit der Pipette in die Farbfläche der aktiven Datei (Messwerte 1, obere Bildhälfte), wird der CMYK-Farbwert korrekt mit 100% angezeigt.

Farbregler und Infofeld zeigen dieselben RGB-Werte.

Vergrößerte Darstellung jeweils durch Klick auf die Bilddatei.

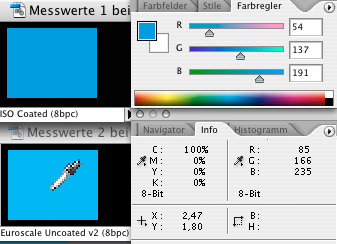

Klickt man bei unveränderten Einstellungen mit der Pipette auf die Farbfläche der inaktiven Datei (Messwerte 2, untere Bildhälfte), wird ebenfalls der CMYK-Wert 100% angezeigt. Infofeld und Farbregler zeigen jedoch unterschiedliche Messwerte für RGB.

Auch nach mehrfachem Anklicken zeigen die Farbregler RGB-Werte nach der Umrechnung der aktiven Datei (obere Bildhälfte).

Das Infofeld dagegen zeigt den RGB-Wert der gemessenen Datei nach deren Berechnungsgrundlagen.

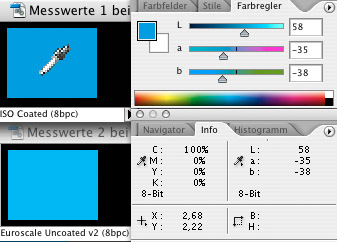

Lab-Messwerte bei CMYK-Dateien

Alle angezeigten Messwerte anderer Farbmodelle werden aufgrund der Farbeinstellungen von Photoshop und den Farbeinstellungen der gemessenen Datei berechnet.

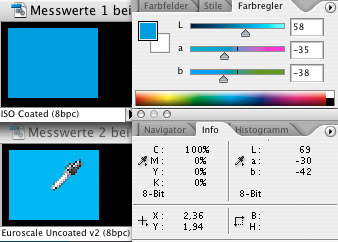

Die unterschiedliche Messwertanzeige von Infofeld und Farbreglern tritt auch dort auf.

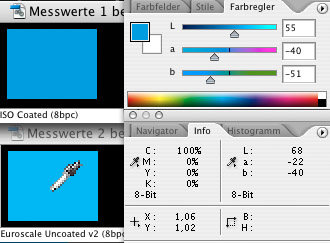

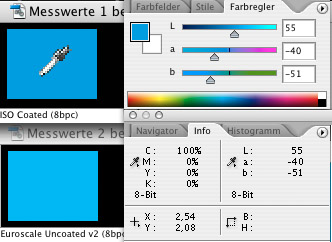

Unterschiedliche Messwerte bei geändertem Rendering Intent

Wird in den Farbeinstellungen von Photoshop ein anderer Rendering Intent eingestellt, ändert sich dadurch auch Berechnung und Anzeige der Messwerte.

Wie die Beispiele zeigen, ergeben sich für 100% Cyan 4 verschiedene Lab-Werte. Bei Profilkonvertierungen sind bei der Ausgabe von 100% Cyan, je nach Rendering Intent, bis zu 4 unterschiedliche Werte für 100% Cyan möglich.

Die vergleichende optische Beurteilung von CMYK-Dateien mit unterschiedlichen CMYK-Profilen ist überhaupt nicht möglich. Wie das Beispiel zeigt, wird derselbe CMYK-Wert je nach zugewiesenem Profil vollkommen unterschiedlich angezeigt. Die vergleichende Farbbeurteilung und Korrektur von CMYK-Dateien ist ohne vorherige Zuweisung des selben Arbeitsprofils nicht möglich.

In der ISO 12647-2 sind Lab-Kontrollwerte für die Kontrolle von Vollfarbwerten von Druckerzeugnissen festgelegt.

Die Umrechnung von einem CMYK-Profil in ein anderes erzeugt, abhängig von den verwendeten Profilen und Rendering Intents eine Vielfalt von Varianten für einen identischen CMYK-Ausgangswert. Die Kontrolle und Abstimmung von CMYK-Dateien aus unterschiedlichen Quellen, die für den Druck nach ISO 12647-2 korrigiert, aber mit unterschiedlichen Profilen gekennzeichnet wurden ist in Photoshop nicht möglich, solange den zu vergleichenden Dateien ein einheitliches Profil, oder kein Profil zugewiesen wurde.

Alle Farbwertangaben außer CMYK sind für einen verlässlichen Vergleich nicht geeignet. Da die selben CMYK-Profile je nach zugewiesenen Profilen jedoch unterschiedlich berechnet und angezeigt werden bleibt auch hier keine andere Wahl als für den Vergleich die zugewiesenen Profile zu vereinheitlichen.

Die gilt insbesondere für die Beurteilung von Firmenfarben die nach CMYK-Vorgaben angelegt wurden.
