Datenhandling für Standard CMYK-Dateien in Photoshop
Die Zusammenstellung von CMYK-Dateien, wie z.B. von unprofilierten Archivdaten mit unterschiedlich profilierten Dateien, verhindert die vergleichbare Bildschirmdarstellung und führt zu unkontrollierbaren Ergebnissen im Druck.
Aus Unachtsamkeit oder Unkenntnis können aufwändige CMYK-Korrekturen allein durch Öffnen und Speichern mit Photoshop vernichtet werden. Reklamationen, so wie zeit- und kostenintensive Fehlersuche und Schadensbegrenzung sind die Folge.
Für die problemloses Datenhandling sind folgende Kapitel zu beachten.
|
|
|
|
Kapitelübersicht:
|
|
|
Standard Offset nach ISO 12647-2
|
|
|
Farbeinstellungen für Photoshop
|
|
|
CMYK-Dateien öffnen
|
|
|
CMYK für Standard Offset speichern
|
|
|
Anpassung für andere Druckverfahren
|
|
|
Andere Anwendungen
|
|
|
Wo ist CMYK-Konvertierung sinnvoll?
|
|
|
Auswirkungen von CMYK-Konvertierungen
|
|
|
|
|
|
|
|
Zur Weitergabe an Kunden und Lieferanten steht die Zusammenfassung dieser Seite mit dem Titel CMYK Survival Instructions 1 zum Download als A4 PDF-Datei (falzbar auf DIN lang) bereit (CMYK-Version auf Anfrage).
PDF-Datei (1,39 MB) Download PDF
ZIP-Datei (353 KB) Download ZIP
siehe auch:
Richtlinien für ICC-Colormanagement
|
|
|
|
|
|
Standard Offset nach ISO 12647-2
|
ISO 12647-2 beschreibt Ausgabebedingungen und Anforderungen für standardgemäßen Offsetdruck. Der Standard legt Lab-Farbwerte zur Kontrolle gedruckter CMYK-Vollfarbwerte fest. Schwankungen sind im Offsetdruck unvermeidlich, deshalb sind auch einzuhaltende Toleranzen vorgegeben.
Die Aufbereitung von CMYK-Daten nach ISO 12647-2 (Papierklasse 1, 60er Raster) erlaubt die optische und messtechnische Kontrolle am Display, im Proof und im Druck. Dabei können Farbwertebücher, Farbmessgeräte und andere Hilfsmittel zur Beurteilung der Daten benutzt werden.
|
Bei Reklamationen sind zuerst die Prozentwerte der gelieferten CMYK-Datei auf Übereinstimmung mit den Werten des gedruckten CMYK zu prüfen. Wurden Daten für den Druck nach ISO 12647-2 aufbereitet, die gelieferten CMYK-Werte aber nicht gedruckt, kann zwangsläufig die Farbwiedergabe nicht dem gewünschten Ergebnis entsprechen.
Weichen die gedruckten von den gelieferten CMYK-Werten ab, hat aller Wahrscheinlichkeit nach eine ungewollte Konvertierung stattgefunden. Zu prüfen ist auch, ob der Medienkeil vor oder nach einer möglichen Konvertierung der Daten appliziert wurde.
|
|
|
Vorgegebene CMYK-Werte, wie z.B. bei aufwändig korrigierten CMYK-Dateien für Mode oder bei Firmenfarben und Werbung, dürfen nicht aus Sorglosigkeit oder Unkenntnis verändert werden.
|
|
Farbveränderungen bei der Konvertierung von CMYK-Daten
|
Beispiel: Ausgangswert CMYK-Wert der Kundendatei
belichteter und gedruckter CMYK-Wert
|
90,0,80,0
75,23,79,0
|
|
CMYK-CMYK-Konvertierungen sind nach Wert und optisch deutlich unterschiedliche.
|
|
|
|
|
|
|
|
Farbeinstellungen für Photoshop
|
|

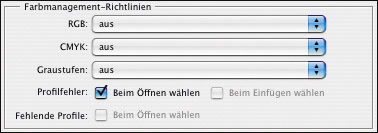

Damit beim Öffnen CMYK-Dateien nicht unbemerkt konvertiert und zerstört werden, sind die Farbmanagement-Richtlinien in den Farbeinstellungen von Photoshop wie folgt einzustellen:
|
|
Farbmanagement Richtlinien:
- CMYK:
aus
- Profilfehler:
Beim Öffnen wählen
|
|
|
|
|
|
|
CMYK-Dateien öffnen
|
|
Mit den oben genannten Einstellungen werden CMYK-Daten für die Verarbeitung nach ISO 12647-2 ohne Rückfragen und ohne Konvertierung geöffnet.
|
|

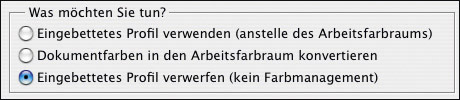

Optionen beim Öffnen von CMYK-Dateien mit eingebundenen Profilen
|
|
|
Soll die Datei als Standard CMYK-Datei ohne Veränderung der CMYK-Werte geöffnet werden:
- Eingebettetes Profil verwerfen
(kein Farbmanagement)
Soll die Datei nicht nach ISO 12647-2 gezeigt werden:
- Eingebettetes Profil verwenden (Anstelle Arbeitsfarbraum)
Messwerte und optischer Eindruck sind mit anderen geöffneten Dateien nicht vergleichbar.
Bitte beachten: Bei Arbeitsplätzen, die nicht für die Darstellung von CMYK-Daten optimiert sind, ist die optische Beurteilung von CMYK-Werten nur eingeschränkt möglich.
|
|
|
|
|
|
CMYK für Standard Offset speichern
|
|
Entscheidend für die erwartete Farbwiedergabe im Druck ist die Erstellung, Weitergabe und Verarbeitung von CMYK-Dateien entsprechend ISO 12647-2. Nur wenn dies gewährleistet ist, kann eine problemlose Auftragsabwicklung erwartet werden.
|
Werden beim Öffnen von CMYK-Dateien die Vorgaben dieser Webseite (siehe kostenloser Download CMYK Survival Instructions) nicht beachtet, können Daten ungewollt konvertiert und damit zerstört werden.
|
|
Dieses Risiko kann nur durch Speichern von CMYK-Daten ohne eingebundenes Profil vermindert werden. Dies gilt für alle CMYK-Dateien in der Druckvorstufe.
Standard CMYK-Dateien für die Weiterverarbeitung und den Druck nach ISO 12647-2 speichern:
|
|

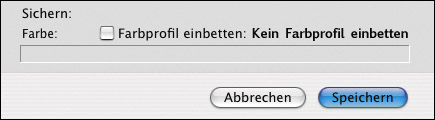

- Farbe: Farbprofil einbetten nicht anklicken
|
|
|
|
|
|
|
Anpassung für andere Druckverfahren
|
|
- Sind nicht beide Profile verfügbar, ist eine Erfolg versprechende Konvertierung nicht möglich.
|
Verwenden Druckereien auf den eigenen Workflow abgestimmte CMYK-Profile, muss den Kunden-CMYK-Daten zuerst das Profil zugewiesen werden, welches als Ausgangsprofil für die Anpassung an die Druckbedingungen der Druckerei verwendet wird.
Anschließend kann in das Zielprofil konvertiert werden.
|
|
|
|
|
|
Andere Anwendungen
|
|
Wird für Daten, die nach Standard verarbeitet werden sollen, die Lieferung mit eingebundenem CMYK-Profil verlangt, sollte (sofern dadurch keine lizenzrechtlichen Bestimmungen verletzt werden) das vom Abnehmer zur Kennzeichnung seiner Standard CMYK-Daten verwendete Profil den Daten zugewiesen werden:
|
|
- gewünschtes Profil installieren
- CMYK-Datei Öffnen . . .

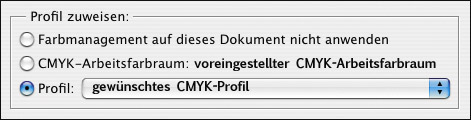

- gewünschtes Profil zuweisen . . .
|
|
|
- veränderte Bildschirmdarstell ung nicht beachten
- CMYK-Datei Speichern unter . . .

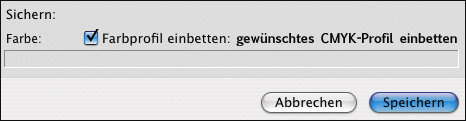

- Farbprofil einbetten anklicken
- Speichern
|
|
|
|
|
|
|
Wann ist eine CMYK-Konvertierung sinnvoll?
|
|
Die Anpassung von CMYK-Daten an nicht standardgemäße Druckbedingungen kann nur im verarbeitenden Betrieb erfolgen. Erst dort sind Eigenschaften von Maschine und Bedruckstoff zuverlässig bekannt und kann auf geänderte Bedingungen reagiert werden.
|
|
|
|
|
|
Auswirkungen von CMYK-Konvertierungen
|
|
Der Namensteil 'ISO' erweckt den Eindruck, dass es sich bei Profilen wie ISOcoated.icc oder EuropeISOCoatedFOGRA27.icc um einen ISO-Standard handelt. Das ist falsch. Die ISO hat bis dato ICC-Profile weder veröffentlicht, autorisiert, lizenziert oder zertifiziert.
|
ISO 12647-2 enthält weder Charakterisierungsdaten noch ICC-Profile.

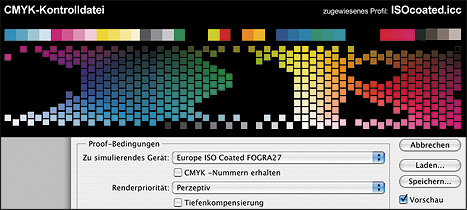

Wie gefährlich es ist Profile mit dem Namensteil 'ISO' beim Öffnen und Speichern von Dateien mit einem Standard zu verwechseln, zeigt bereits die Farbumfangwarnung in Photoshop sehr deutlich.
|
|

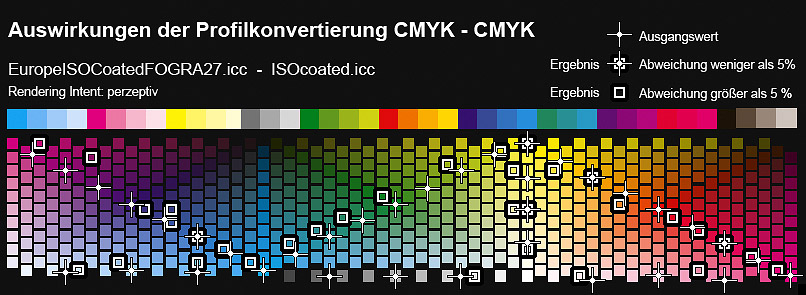

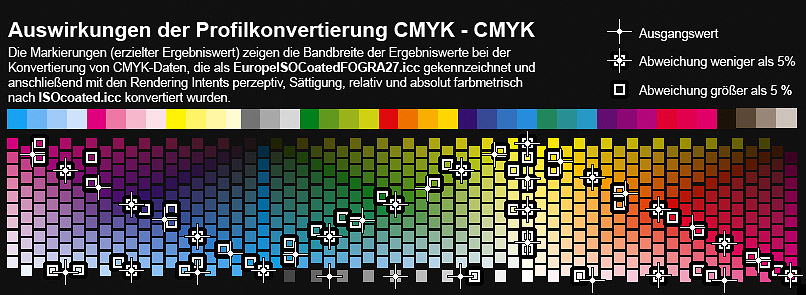

Effekte bei der Konvertierung von einem CMYK-Profil in ein anderes:
|
|
- Verschiebung der Farbwerte bis über 20%
- Veränderung des Schwarzaufbaus
- Verschiebung der Grauachse
- Umwandlung des reinen Schwarz (100% K) in 4c(Passerprobleme bei Schriften!)
- teils erhebliche Verschmutzung reiner Farben
|
|
|
Dies trifft, mehr oder weniger, für alle Rendering Intents zu.
|
|
Da der Anwender in der Regel nicht weiss auf welcher Maschine gedruckt wird, sollte er seine CMYK-Daten ausschliesslich für maximale Qualität nach ISO 12647-2 für Prozess Standard Offset aufbereiten.
|
|
|
CMYK-Konvertierungen zerstören aufwändige CMYK-Korrekturen. Schon um ungewollte Konvertierungen zu vermeiden sollten in CMYK-Daten keine Profile eingebunden werden.
|
|
|
