Grauverläufe mit "ISO Coated v2 (ECI)
|
|
Der Grauverlauf wurde in einer sRGB-Datei angelegt und mit Photoshop in "ISO Coated v2 (ECI)" konvertiert.
Die meisten Digitalbilder sind in sRGB erstellt oder entsprechend getagt, deshalb wurde hier eine sRGB Ausgangsdatei verwendet. Bei AdobeRGB sind CMYK Daten und Bildschirmdarstellung für den Grauverlauf identisch mit dem Ergebis der sRGB Ausgangdatei.
In Photoshop sind separierte und in der CMYK-Datei angelegte Grauverläufe unterschiedlich. Zum Vergleich wurde in der separierten Datei ein zweiter Verlauf angelegt.
|

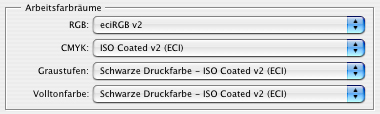

Die Vergleiche dieser Seite wurden in Photoshop mit den abgebildeten Einstellungen durchgeführt. Verändert wurde nur der Rendering Intent wie jeweils angegeben.
|
|
|
|
Die für "ISO Coated v2 (ECI)" verwendeten Farbwerte stimmen nicht mit den Prüfwerten der gültigen ISO 12647-2 nicht überein. Deshalb wurde außer der Bildschirmdarstellung des Profils eine Darstellung des zu erwartenden Drucks zusätzlich bereitgestellt.
|
Doppelklick auf die Abbildungung öffnet die Originalgröße.
|
|
|
|

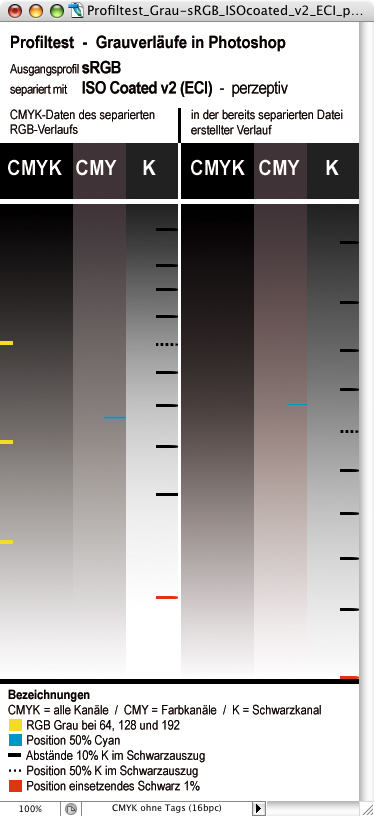

Druck
|

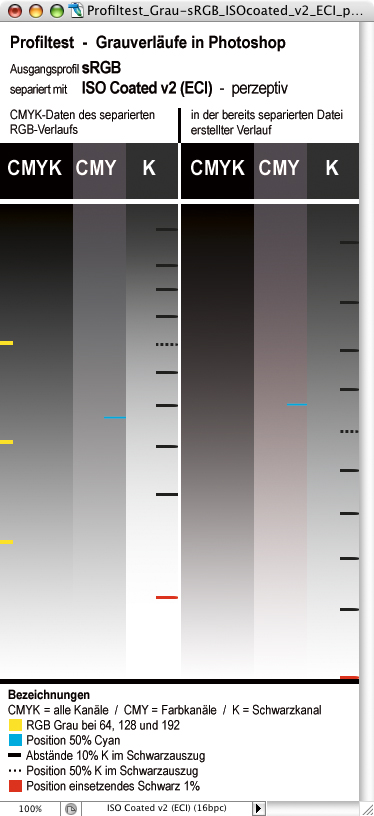

Bildschirmanzeige
|

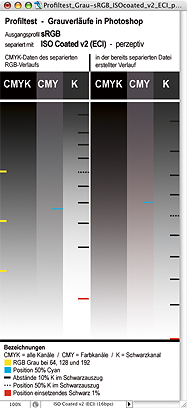

Perzeptiver
Rendering Intent
Werte dunkelster Bereich:
- Farbauftrag 330%.
- K 95
- CMYK 83 79 73 95
CMYK-Werte gemessen an der Position der RGB-Grauwerte:
RGB C M Y K
- separiert
192 28 21 22 5
128 47 38 38 24
64 64 54 53 53
- angelegt
192 21 20 18 24
128 42 40 36 48
64 62 59 55 71
CMYK-Werte bei 1% K
- separiert 13 9 10 1
- angelegt 0 0 0 1
CMYK-Werte bei 50% C
- separiert 50 40 40 27
- angelegt 50 47 43 56
|
|
|
|
"ISO Coated v2 (ECI)" zeigt die Verläufe auf dem Bildschirm neutraler als diese nach ISO 12647-2 gedruckt werden.
|
Gedruckt sind die Verläufe leicht bis stark bräunlich.
Im angelegten Verlauf sind C, M und Y mit 2 - 4% Abstand nahezu gleich, also Braun.
|
Die Deckung des K reicht in beiden Verläufen nicht aus um die Farbstiche zu verdecken.
|
|
|
|
|
|
|
|
|
|
|

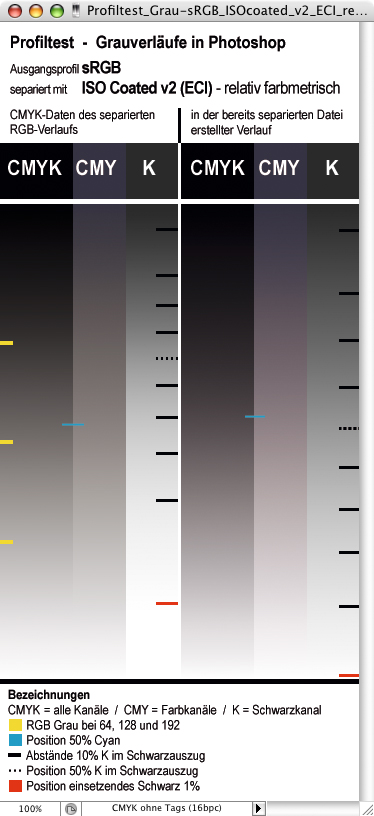

Druck
|

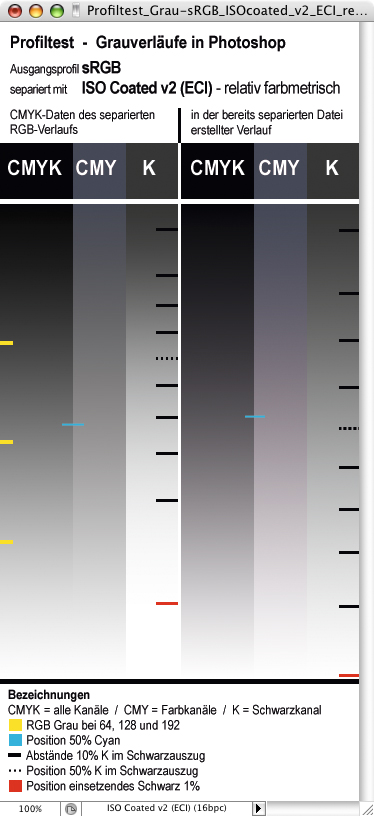

Bildschirmanzeige
|
Relativ farbmetrischer
Rendering Intent
Werte dunkelster Bereich:
- Farbauftrag 324%.
- K 93
- CMYK 88 79 64 93
CMYK-Werte gemessen an der Position der RGB-Grauwerte:
RGB C M Y K
- separiert
192 26 19 20 4
128 47 38 37 23
64 66 55 54 55
- angelegt
192 22 19 16 23
128 44 40 32 46
64 66 59 48 70
CMYK-Werte bei 1% K
- separiert 13 9 10 1
- angelegt 0 0 0 1
CMYK-Werte bei 50% C
- separiert 50 40 40 27
- angelegt 50 45 36 53
|
|
|
|
"ISO Coated v2 (ECI)" zeigt die Verläufe auf dem Bildschirm neutraler als diese nach ISO 12647-2 gedruckt werden.
|
Gedruckt ist der separierte Verlauf leicht braun-, der angelegte Verlauf blaustichig.
Im angelegten Verlauf liegen die Werte für C und M 3 - 9% auseinander. Y liegt nochmals 3 - 9% darunter.
|
Die Deckung des K reicht in beiden Verläufen nicht aus um die Farbstiche zu verdecken.
|
|
|
|
|
|
|
|
|
|
|

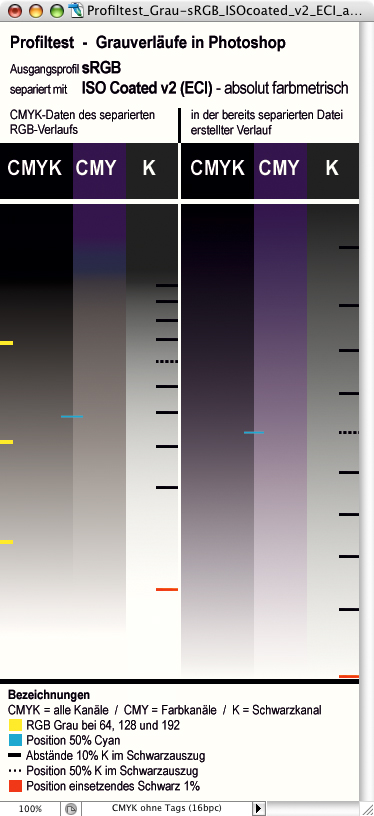

Druck
|

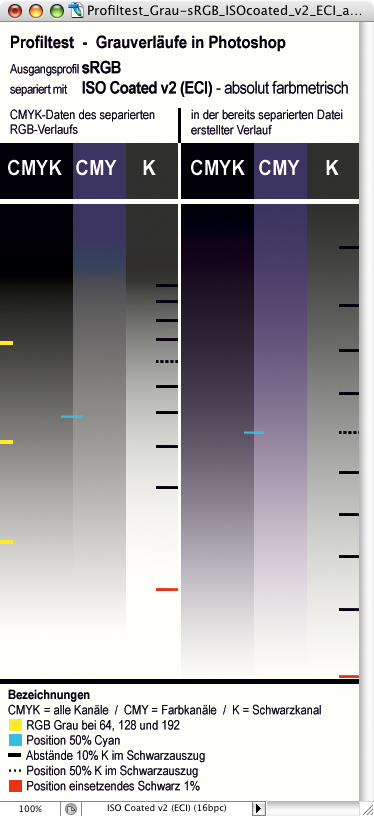

Bildschirmanzeige
|
Absolut farbmetrischer
Rendering Intent
Werte dunkelster Bereich:
- Farbauftrag 330%.
- K 95
- CMYK 95 95 45 95
CMYK-Werte gemessen an der Position der RGB-Grauwerte:
RGB C M Y K
- separiert
192 22 16 19 3
128 45 36 38 21
64 67 57 56 59
- angelegt
192 24 24 13 24
128 48 48 24 48
64 72 72 35 71
CMYK-Werte bei 1% K
- separiert 12 9 12 1
- angelegt 1 1 3 1
CMYK-Werte bei 50% C
- separiert 50 41 42 28
- angelegt 50 50 25 49
|
|
|
|
Auch beim absolut farbmetrischen Rendering Intent zeigt "ISO Coated v2 (ECI)" die CMYK-Werte am Bildschirm neutraler als diese nach ISO 12647-2 gedruckt werden.
|
Ist der separierte Verlauf im unteren Drittel fast neutral, so kippt das Y im oberen Bereich komplett weg und geht von 69% sogar auf 45% zurück.
Der dunkle Bereich ist stark Rot-Blau-stichig.
|
Beim angelegten Verlauf liegt Y über den gesamten Bereich beim halben Wert von CMK, maximum Y bei 45%.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
