Abweichung der ISOcoated-CMYK-Werte von ISO 12647-2
|
|
|
Nach ISO 12647-2 muss ein gedruckter CMYK-Wert einem im Standard festgelegten Lab-Wert entsprechen. Werden die Vorgabewerte nicht eingehalten, entspricht der Druck nicht dem Standard.
Die Abbildung unten zeigt die Gegenüberstellung der Lab-Farbfelder (angelegt mit den Lab-Vorgabewerten) und der CMYK-Farbfelder (angelegt nach den Standard CMYK-Vorgabewerten). Werden die Differenzen aus den gemessenen CMYK-Werten der Lab-Felder und der CMYK-Soll-Werte des Standards addiert ergibt sich von den Vorgabewerten des Standards eine
- durchschnittliche Abweichung von 18% CMYK.
(Profilkombination ISOcoated, eciRGB, perzeptiver Rendering Intent). Werden alle Rendering Intents einbezogen ergibt sich eine durchschnittliche Abweichung von 14,66% CMYK. (siehe Abbildungen und Tabellen unten).
|
|
|
Vergleich für perzeptiven Rendering Intent, Abbildung oben
(vergrößerte Darstellung durch Klick auf die Abbildung)
|
Für die folgende Tabelle wurden die CMYK-Werte der nach den Lab-Kontrollwerten der ISO 12647-1 angelegten Farbfelder mit der Pipette in Photoshop gemessen und dem CMYK-Soll-Wert des Standards gegenübergestellt.
Vergleich der CMYK Soll- / Ist-Werte
ISOcoated.icc / eciRGB / perzeptiver Rendering Intent
|
Farbe
|
CMYK Soll-Wert
|
CMYK Ist-Wert
|
|
Cyan
|
100, 0, 0, 0
|
97, 20, 1, 0
|
|
Magenta
|
0, 100, 0, 0
|
7, 96, 9, 0
|
|
Gelb
|
0, 0, 100, 0
|
7, 4, 95, 0
|
|
Rot
|
0, 100, 100, 0
|
4, 96, 93, 0
|
|
Grün
|
100, 0, 100, 0
|
97, 15, 99, 0
|
|
Blau
|
100, 100, 0, 0
|
93, 97, 7, 5
|
|
|
|
Mittlere Abweichung von der ISO 12647-2
ISOcoated.icc / eciRGB / alle Rendering Intents
|
Rendering Intent
|
mittlere Abweichung CMYK
|
|
perzeptiv
|
18,0 %
|
|
sättigend
|
18,0 %
|
|
relativ farbmetrisch
|
10,833... %
|
|
absolut farbmetrisch
|
11,833... %
|
|
Abweichung im Schnitt aller Rendering Intents
|
________________
14,66 %
|
|
|
|
|
|
|
|
|
|
|
|
|
Größte Abweichungen (Einzelwerte addiert)
ISOcoated.icc / eciRGB / perzeptiver Rendering Intent
|
Farbe
|
CMYK Soll-Wert
|
Abweichung
|
|
Cyan
|
100, 0, 0, 0
|
23 %
|
|
Magenta
|
0, 100, 0, 0
|
20 %
|
|
Grün
|
100,0,100,0
|
19 %
|
|
|
|
|
Vergleichswerte
sättigender
Rendering Intent
|
Vergleichswerte
relativ farbmetrischer
Rendering Intent
|
Vergleichswerte
absolut farbmetrischer
Rendering Intent
|
|
Abweichung der Lab-Werte von ISO 12647-2
|
|
|
Nach ISO 12647-2 muss ein gedruckter CMYK-Wert einem im Standard festgelegten Lab-Wert entsprechen. Werden die Vorgabewerte nicht eingehalten, entspricht der Druck nicht dem Standard.
Die Abbildung unten zeigt die Gegenüberstellung der Lab-Farbfelder (angelegt mit den Lab-Vorgabewerten) und der CMYK-Farbfelder (angelegt nach den Standard CMYK-Vorgabewerten). Werden die Differenzen aus den gemessenen Lab-Werten der CMYK-Felder und der Lab-Soll-Werte des Standards addiert ergibt sich von den Vorgaben des Standards eine
- durchschnittliche Abweichung von 11,5 Lab-Werten
(Profilkombination ISOcoated, eciRGB, perzeptiver Rendering Intent). Werden alle Rendering Intents einbezogen ergibt sich eine durchschnittliche Abweichung von 10,75 Lab-Werten. (siehe Tabelle unten)
|
|
|
|
Für die folgende Tabelle wurde der Lab-Wert des CMYK-Feldes mit der Pipette in Photoshop gemessen und dem Soll-Wert des Standards gegenübergestellt.

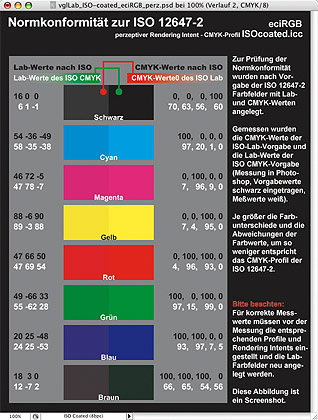

links: Der Vergleich für den perzeptiven Rendering Intent
(vergrößerte Darstellung durch Klick auf die Abbildung)
Vergleich der Lab Soll- / Ist-Werte
ISOcoated.icc / eciRGB / perzeptiver Rendering Intent
|
Farbe
|
Lab Soll-Wert
|
Lab Ist-Wert
|
Delta E
|
|
Schwarz
|
16 0 0
|
6 1 -1
|
10,10
|
|
Cyan
|
54 -36 -49
|
58 -35 -38
|
11,74
|
|
Magenta
|
46 72 -5
|
47 78 -7
|
6,4
|
|
Gelb
|
88 -6 90
|
89 -3 88
|
3,3
|
|
Rot
|
47 66 50
|
47 69 54
|
5
|
|
Grün
|
49 -66 33
|
55 -62 28
|
8,8
|
|
Blau
|
20 25 -48
|
24 25 -53
|
6,4
|
|
Braun
|
18 3 0
|
12 -7 2
|
11,75
|
|
|
|
|
|
|
|
Mittlere Abweichung von der ISO 12647-2
ISOcoated.icc / eciRGB / alle Rendering Intents
|
Rendering Intent
|
mittlere Abweichung Lab
|
|
perzeptiv
|
7,8 Delta E
|
|
sättigend
|
7,8 Delta E
|
|
relativ farbmetrisch
|
7,8 Delta E
|
|
absolut farbmetrisch
|
5,9 Delta E
|
|
Abweichung im Schnitt
aller Rendering Intents
|
________________
7,3 Delta E
|
|
|
|
|
Vergleichswerte
sättigender
Rendering Intent
|
Vergleichswerte
relativ farbmetrischer
Rendering Intent
|
Vergleichswerte
absolut farbmetrischer
Rendering Intent
|
|
|
|
|
|
Größte Abweichungen
(neben Schwarz - 10,1 Delta E)
ISOcoated.icc / eciRGB / perzeptiver Rendering Intent
|
Farbe
|
Lab Soll-Wert
|
Abweichung
|
|
Braun
|
18 3 0
|
11,75 Delta E
|
|
Cyan
|
54 - 36 -49
|
11,74 Delta E
|
|
Grün
|
49 -66 33
|
8,8 Delta E
|
|
|
|
|
|
|
|
|
|
